+3 dBは2倍

　+10 dBは10倍

　0 dBmは1mW

　足し算 引き算で考えろ

dBとdBmって何？

〜対数なのに、計算は足し算でできる不思議な単位〜

高周波の世界に入ると、必ず出てくる言葉。

dB 　　デービー
dBm　 デービーエム

最初は「対数？むずかしそう…」と思いますよね。

でも安心してください。
実はこの単位、計算を簡単にするための工夫なんです。

■ dBは「どれくらい増えたか」を表す単位

dBは「比（倍率）」を表します。

難しい式はさておき、まずはこれだけ覚えましょう。

倍率	dB
2倍	+3 dB
10倍	+10 dB
100倍	+20 dB
半分	−3 dB

つまり、

• +3 dB → 約2倍
• +10 dB → 10倍

ということです。

■ dBmは「どれくらいの強さか」

dBmは「絶対的な電力の強さ」です。

基準は 1mW。

電力	dBm
1 mW　　・・・0の数は0	0 dBm・・・0数0個×10（デシのｄ）
10 mW　・・・0の数は1	10 dBm・・・0数1個×10（デシのｄ）
100 mW　・・・0の数は2	20 dBm・・・0数2個×10（デシのｄ）
1 W　（1000ｍW）　・・・0の数は3	30 dBm・・・0数3個×10（デシのｄ）

0 dBm = 1mW　　「1ｍWに対して何ｍWです」がdBm
これが出発点です。

■ なぜわざわざ対数を使うの？

理由はとてもシンプル。

回路(増幅を含んだ)が足し算引き算(順番関係なく)で計算できるからです。

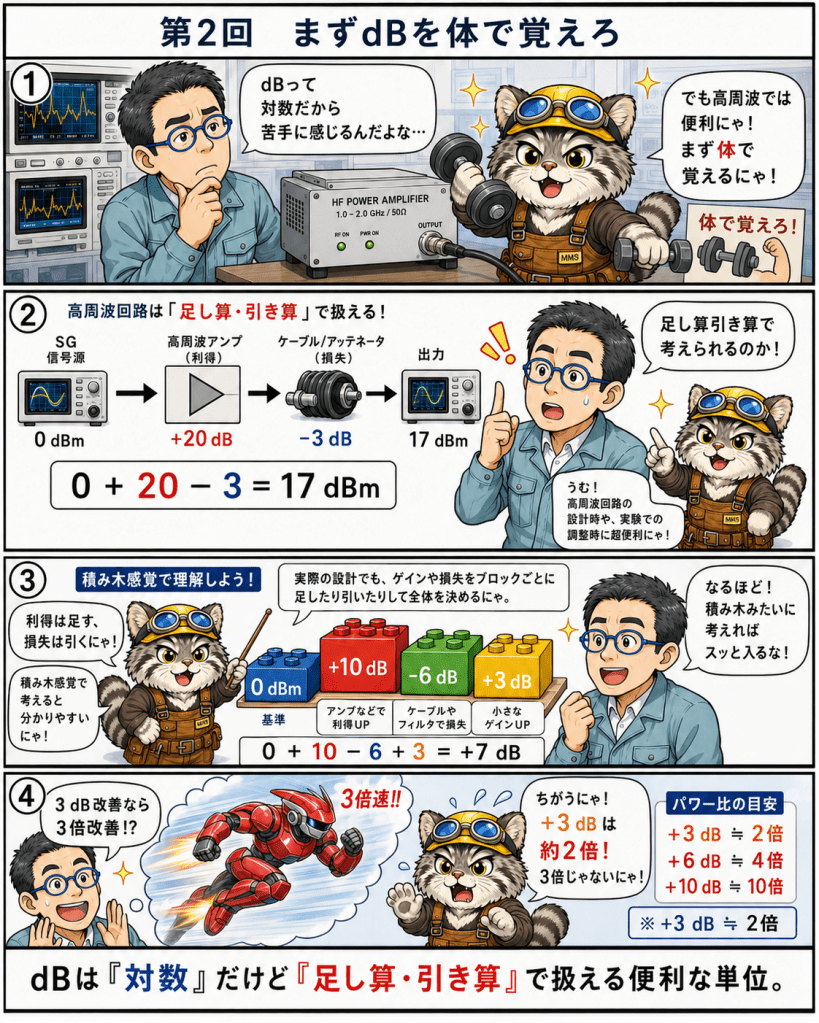

例えばこんな回路：

入力：0 dBm
アンプ：+20 dB
ケーブル損失：−3 dB

0 + 20 − 3 = 17 dBm

もしワット表示なら、

入力1ｍW

アンプ100倍

ケーブル損失0.5倍

1×100×0.5=50mW

単純な回路なら言うほど重宝しませんが、多段回路(合成や分配)になったり、　　あとこれだけ電力を上げたい下げたいと考えた場合　計算が楽になります。　

■ 覚えておくと便利な感覚

✔ +3 dB → ほぼ2倍
✔ +10 dB → 10倍　　（-10ｄB→0.1倍）
✔ −3 dB → 半分
✔ 30 dBm → 1W　　（50dBm→100W）

これだけ覚えれば、まずはOKです。

■ まとめ

dBは「難しい数学」ではなく、

✔ 計算をラクにするための単位
✔ 直列回路を足し算で考えるための工夫
✔ 高周波エンジニアの共通言語

です。

最初は慣れなくても、
毎日使っているうちに自然に身につきます。
