高周波の測定で必ず出てくる装置があります。

VNA（Vector Network Analyzer）

略して VNA と呼ばれます。

アンプ
フィルタ
ケーブル
アンテナ

などの 高周波特性を測定する装置です。

■ 何を測定しているのか

VNAは簡単に言うと

信号を入れて、どれだけ戻ってくるか・通過するか

を測っています。

つまり

• 入力した信号
• 反射した信号
• 通過した信号

を測定しています。

■ まず最初にやる設定

VNAを使うときはまずこれです。

周波数設定

• Center（センター）
• Span（スパン）

例：

Center
2.45 GHz

Span
500 MHz

すると

2.2GHz ～ 2.7GHz

を測定します。

■ キャリブレーション

測定前に必ず行うのが

キャリブレーション

ケーブルやコネクタの影響を取り除くためです。　　　　　　　　　　　　　　　※ケーブルの先端を基準としたい

新人の頃はよくこう言われますます。

「ネットワークのキャル取っといて」

OPEN　　オープン
SHORT　　ショート
LOAD　　　ロード

この3つです。

順番に

• OPEN（開放）
• SHORT（短絡）
• LOAD（50Ω）

を接続して校正します。

S11だけの場合はポート1だけをキャリブレーションします。

S21も測定する場合はポート1とポート2をキャリブレションします。

その際に　THRU　スルー　という作業も入ります。※ポート1とポート2の直結

■ Sパラメータとは

VNAの測定結果は

Sパラメータ

で表示されます。

記号	意味
S11　エスイチイチ	入力反射
S21　エスニーイチ	通過特性
S12　エスイチニー	逆方向通過
S22　エスニーニー	出力反射

■ S11（入力特性）

S11は

ポート1から見たポート1の信号量

つまり

どれだけ反射しているか

です。

簡単に言うと

50Ω信号の入りやすさ

を見ています。

例えば

• アンプ入力
• アンテナ
• 負荷

などを測定します。

---

■ S21（通過特性）

S21は

ポート2から見たポート1の信号量

つまり

• ゲイン
• ロス

を測っています。

例

アンプ　→ ゲイン

ケーブル　→ 損失

フィルタ　→ 通過帯域

---

■ S12（アイソレーション）

S12は

ポート1から見たポート2の信号量

つまり

逆方向にどれだけ漏れるか

を測っています。

例えば

• アンプの逆漏れ
• アイソレータの性能

などを確認できます。

---

■ S22（出力側）

S22は

ポート2からポート2の信号量　

つまり

出力側の整合

です。

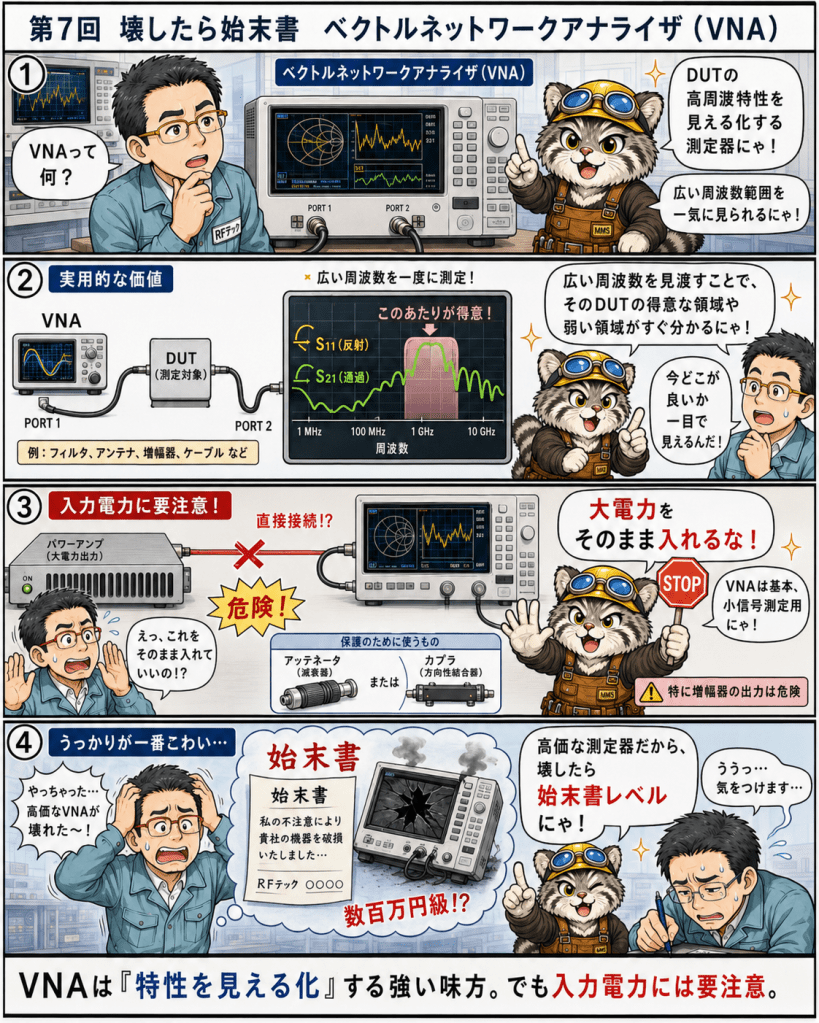

ただし　増幅器では測定しないのがほとんどです

ポートへの過入力で破損するから（課長主任クラスでもうっかり壊す）

「増幅器のS22は・・・公称50Ωでいい」

とよく言われます。

---

■ まとめ

VNAは

高周波回路の特性を測る装置

です。

主に見るのは

• S11（入力整合）
• S21（ゲイン・ロス）
• S12（逆漏れ）
• S22（出力整合）

この4つです。

最初は難しく感じますが、

S11とS21

この2つが分かれば
多くの測定ができるようになります。
