― 高周波は、何にエネルギーを届けたいのか ―
これまでのコラムでは、
- dB
- インピーダンス
- 整合
- VNA
など、高周波回路について紹介してきました。
今回は、その先にある
「負荷（Load）」
について考えてみます。

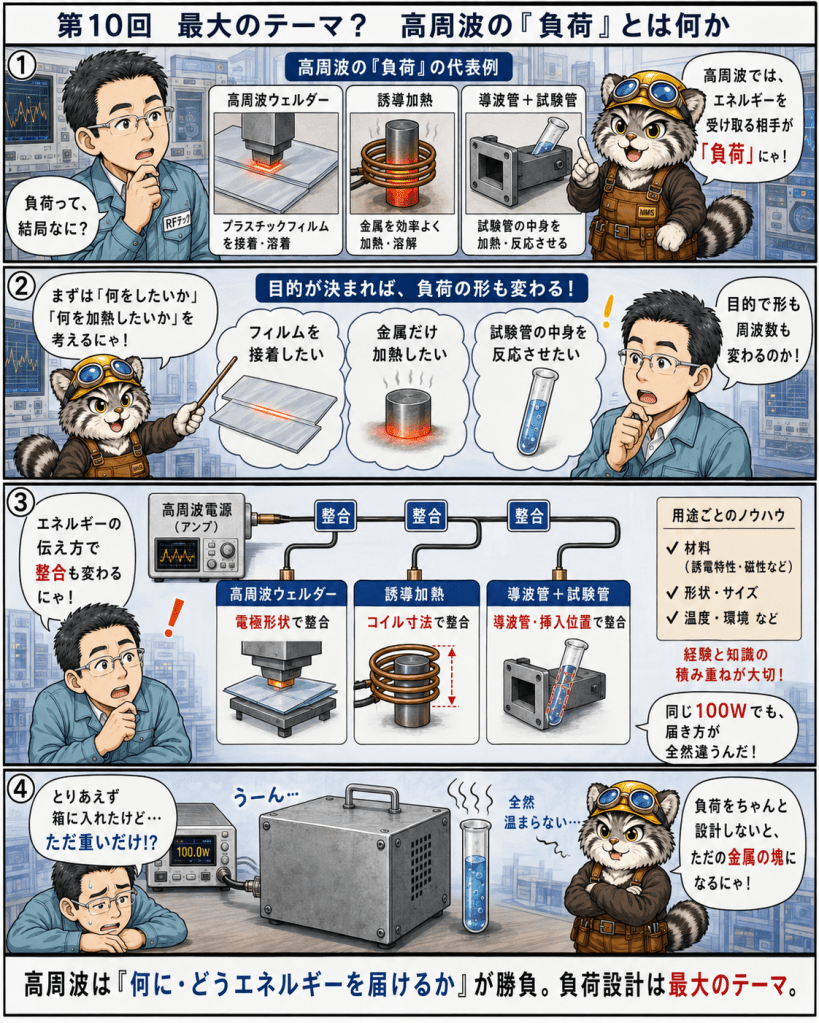

■ 負荷とは？
負荷とは、
高周波エネルギーを受け取る相手
のことです。
例えば、
- 高周波ウェルダーなら、樹脂フィルム
- 誘導加熱なら、金属
- 電子レンジなら、水分を含む食品
- マイクロ波化学なら、反応溶液
- プラズマ装置なら、ガス
すべて「負荷」です。
高周波回路は、負荷へエネルギーを効率よく届けるために設計されています。
■ 負荷によって設計は大きく変わる
同じ100Wでも、
どこへ、どのように届けるか
で構造はまったく変わります。
例えば
高周波ウェルダー
樹脂フィルムを電極で挟み、
誘電加熱で接着します。
誘導加熱
コイルが作る磁界で
金属だけを加熱します。
導波管加熱
導波管の中へ
試験管
ビーカー
セラミックス
などを入れて加熱します。
■ 「細く加熱する」のか、「広く加熱する」のか
ここが設計の面白いところです。
細い線材だけを加熱したいのか。
それとも
広い面積を均一に加熱したいのか。
目的によって
- 電極形状
- コイル形状
- アンテナ
- 導波管
すべてが変わります。
■ 周波数も重要な設計条件
高周波なら何でも同じではありません。
例えば
- 数十MHz
- 数百MHz
- 915MHz
- 2.45GHz
- 5.8GHz
では、
エネルギーの伝わり方も、
加熱のされ方も変わります。
周波数の選択は、
装置設計の重要な要素です。
■ 条件が決まれば、強い装置になる
負荷には
- 材質
- 形状
- 大きさ
- 温度
- 含水率
など、多くの条件があります。
しかし、
条件が決まれば、
同じ結果を安定して再現できます。
これが高周波加熱の大きな魅力です。
■ ノウハウの塊
高周波加熱装置には、
教科書だけでは分からない
数多くのノウハウがあります。
例えば
- 電極形状
- コイルの巻き方
- 導波管寸法
- 整合方法
- 冷却方法
- 安全対策
これらは、
実際に装置を設計・評価・改良してきた経験の積み重ねです。
■ まとめ
高周波技術は、
単に電力を出す技術ではありません。
必要な場所へ、必要なエネルギーを、効率よく届ける技術です。
そのためには
- 周波数
- 波長
- インピーダンス
- 整合
- 負荷の性質
これらすべてを考えながら設計する必要があります。
だからこそ、高周波加熱装置は**「ノウハウの塊」**とも言えるのです。
高周波回路は図面だけでは完成しません。
「何を、どのように加熱したいのか」という負荷の理解があって初めて、本当に役立つ装置になります。
